VAIO OverClock Database PCG-505R
PCG-505R

※各画像をクリックすると大きい画像が表示されます。

クロックアップ法（233MHz→266MHz） keigo さん提供

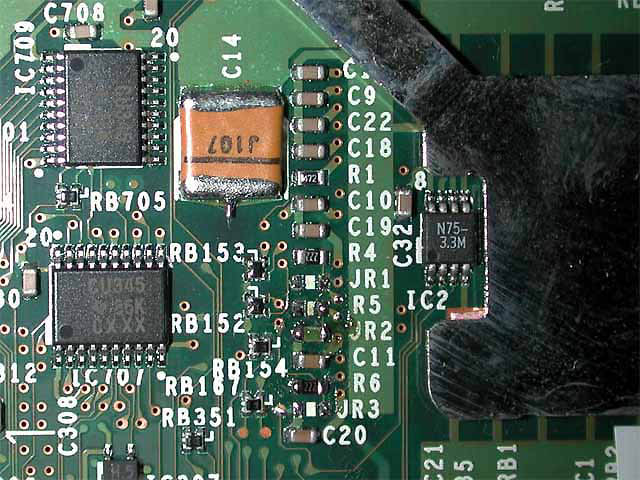

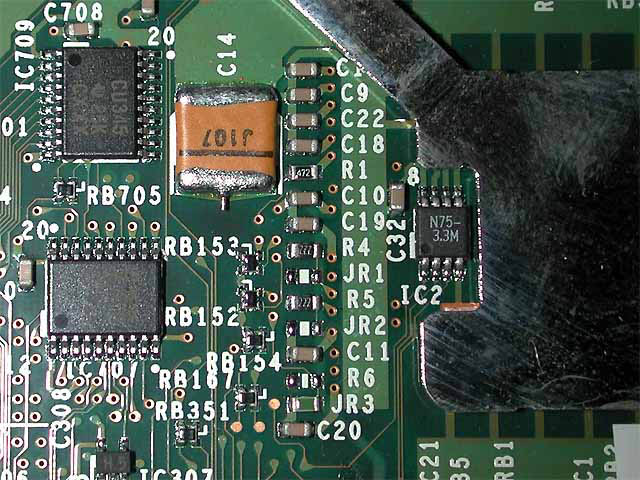

505R のクロックアップは、CPU のすぐ左下にある JR3 の緑色のジャンパを外して、一つ上の R6 のランドへ載せ替えます。

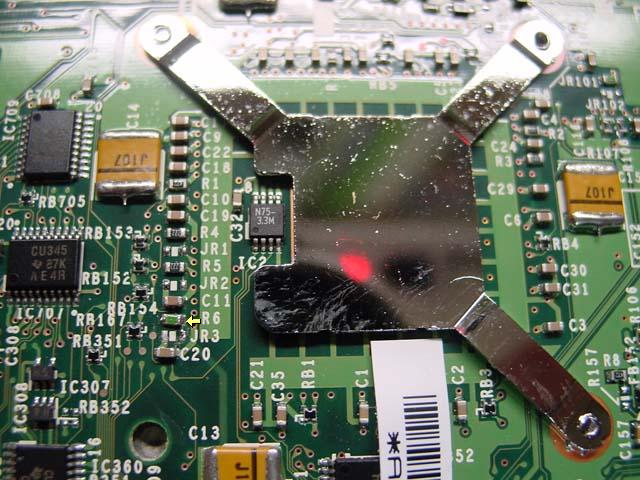

R6 のランドは写真の黄色い矢印の位置にあります。

クロックアップ法（233MHz→266MHz） ikko さん提供
PCG-505R のクロックアップ（266MHz 化）は、以下の手順で行います。
  1. JR3 のジャンパ用のチップ部品を外し、JR2 へ半田付け
  2. R5 のチップ抵抗（2.2kΩ）を外し、R6 へ半田付け
ちなみに JR3 のジャンパチップをつけておくとくクロックを 200MHz にダウンすることができます^o^v

ベンチマーク keigo さん提供
HDBENCH Ver 2.61
★ ★ ★ HDBENCH Ver 2.610 ★ ★ ★
使用機種PCG-505R(J)
Processor（改造後）Pentium(MMX) 265.2MHz [GenuineIntel family 5 model 8 step 1]
解像度800x600 65536色(16Bit)
DisplayNeoMagic MagicGraph 128XD
Memory64,536Kbyte
OSWindows 98 4.10 (Build: 1998)
HDC = Intel 82371AB/EB PCI Bus Master IDE Controller
HDC = プライマリ IDE コントローラ (デュアル FIFO)
HDC = セカンダリ IDE コントローラ (デュアル FIFO)
A = GENERIC NEC FLOPPY DISK
C = GENERIC IDE DISK TYPE40
　 ALL 浮 整 矩 円 Text Scroll DD Read Write Memory Drive
改造後 8203 15367 16315 8387 1417 6567 108 11 8714 8751 15478 C:10MB


ベンチマーク ikko さん提供
HDBENCH Ver 3.30
★ ★ ★ HDBENCH Ver 3.30 (C)EP82改/かず ★ ★ ★
Processor（改造前）Pentium(MMX) 232.07MHz[GenuineIntel family 5 model 8 step 1]
Processor（クロックアップ）Pentium(MMX) 265.23MHz[GenuineIntel family 5 model 8 step 1]
Processor（クロックダウン）Pentium(MMX) 198.91MHz[GenuineIntel family 5 model 8 step 1]
VideoCardNeoMagic MagicGraph 128XD
Resolution800x600 (16Bit color)
Memory130,024 KByte
OSWindows 98 4.10 (Build: 1998)
HDC = Intel 82371AB/EB PCI Bus Master IDE Controller
HDC = プライマリ IDE コントローラ (デュアル FIFO)
HDC = セカンダリ IDE コントローラ (デュアル FIFO)
A = GENERIC NEC FLOPPY DISK
C = GENERIC IDE DISK TYPE40
　 ALL Integer Float MemoryR MemoryW MemoryRW DirectDraw
改造前（233MHz） 5064 8943 6856 4753 5262 7357 11
クロックアップ（266MHz） 5223 10225 7838 5116 5262 7985 11
クロックダウン（200MHz） 4788 7663 5874 4240 5261 6750 11
　 Rectangle Text Ellipse BitBlt Read Write Copy Drive
改造前（233MHz） 5704 6387 632 58 7413 7062 1805 C:\100MB
クロックアップ（266MHz） 5727 6711 691 58 7404 7098 1512 C:\100MB
クロックダウン（200MHz） 5372 6163 532 58 7430 7005 1512 C:\100MB
