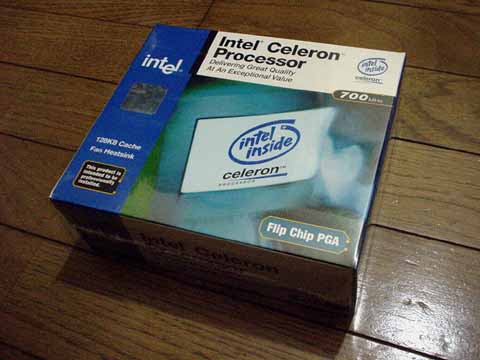

これが今回換装する CPU、Intel Celeron 700MHz。リテールパッケージなのでファン（山洋電気の OEM）とCeleron のロゴシール、あとメーカー保証書が付いてます。 購入価格は約 \10,000。700MHz がこの価格で買える時代になりましたかー、なんか感慨。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

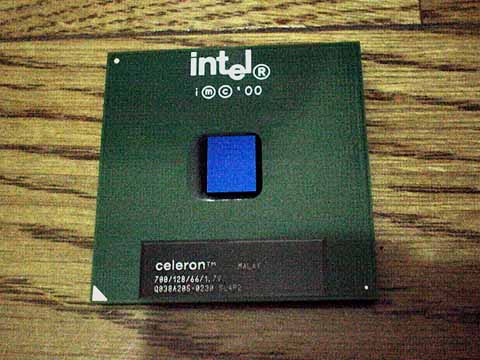

Celeron 700MHz は Coppermine-128K コアなので SSE にも対応しています。128KB の CPU クロック等速 L2 キャッシュなど、動作周波数と SSE 以外の基本仕様は元々入っていた Mendocino コアの Celeron 500MHz と同じですが、Coppermine Pentium III と同じく 0.18μm プロセスで作られています。Mendocino は CPU コアがアルミの外装で覆われていましたが、Coppermine 系は蒼いコアが剥き出しになっています。きれいなのですが、逆にヒートシンクを取り付けるときなどは丁寧にやらないとコアを欠けさせてしまったという話も聞くので気をつけなくてはなりません。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

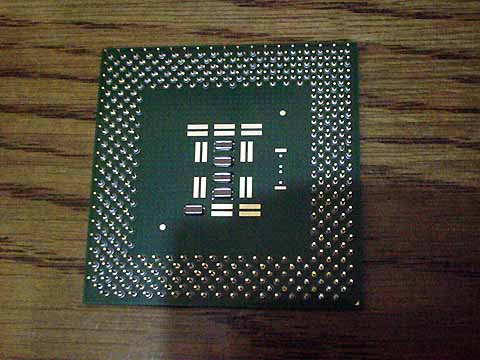

CPU の裏側。Pentium III を思わせる「III」のローマ数字をかたどったように、14 個のキャパシタが並んでいる様（といっても Celeron の場合、9 個は空きパターンですが。FC-PGA 版 PenIII では 14 個全部埋まっています）がかっこいいですねえ。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

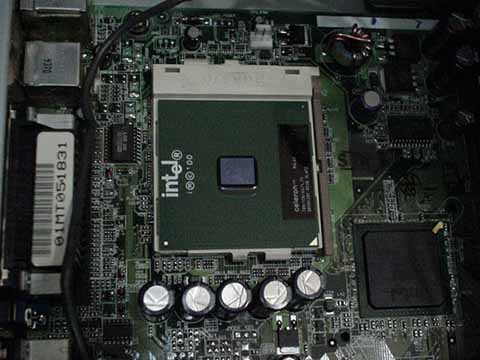

Socket370 に挿さっている Celeron 500MHz をおもむろに外し、Celeron 700MHz に載せ換えます。一応 Celeron 500 は PPGA、Celeron 700 は FC-PGA とパッケージが微妙に違うため、Socket 側で対応していなければ FC-PGA の CPU は載らないのですが、J10 のマザーボードは電気的には FC-PGA に対応しているようで、載せ換えるだけで問題なく動作します。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

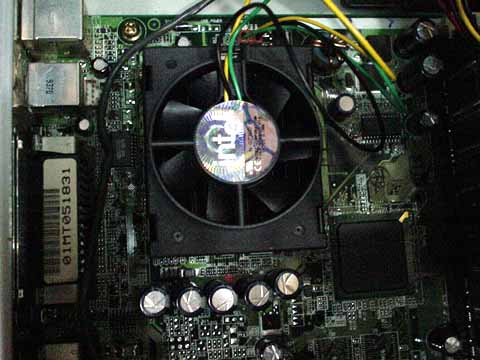

CPU コアにシリコングリスを塗り（付属のヒートシンクの裏に予め熱伝導シートが貼られていますが、個人的にシリコングリスの方が良いような気がするのであえて剥がしてシリコングリスを塗っています）、ヒートシンクを取り付けます。この付属のヒートシンクを固定するレバーがやたら固く、狭い筐体で Socket370 の 爪に引っかけるのに苦労しました。いくら工夫された筐体とはいえ狭いことには変わりありません。ヒートシンクを取り付けられた頃には、私の手は傷だらけに（笑）。 あとはファンの電源ケーブルをマザーボード上のコネクタに接続するのをお忘れなく。Celeron とはいえ、これをやらないと熱暴走必至です。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

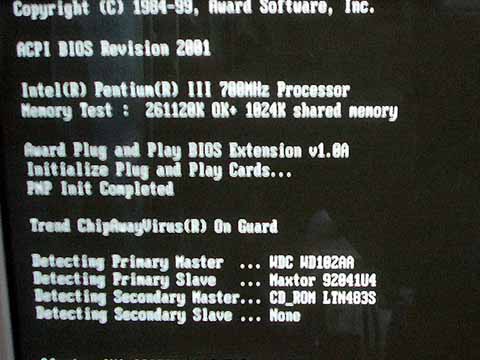

CPU の換装が終わったら、組み立て直して電源 ON。 BIOS 画面（写真がぼけててごめんなさい）では「Pentium III 700MHz」と認識されています。これはおそらく BIOS が対応していないため、コアが同じ Coppermine の Pentium III と誤認識しているのが原因なのですが、PenIII の方が気分がいいのでこれはこれで良いかも？（＾＾； ちなみに 2000/11 現在 PCV-J10 のアップデート BIOS は公開されていないため、このまま使うしかありません。実用上問題ないからいいんですけどね。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

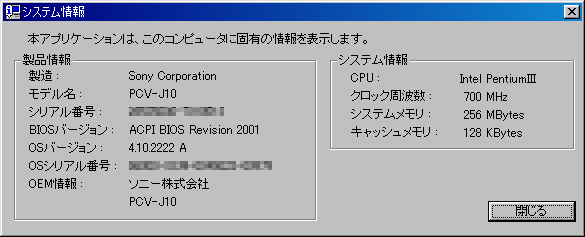

で、「システム情報」ではこのように認識されています。こちらでも「Pentium III」として認識されていますが、L2 キャッシュが 128KB と表示されているので間違いなく Celeron です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
取るものも取りあえず、HDBENCH。 本当は改造前も取っておくべきでしたが、すっかり忘れていて取っておりません（＾＾；というわけで、改造前の J10 のデータを by310 さんからいただきました。どうもありがとうございました＞by310 さん
CPU を交換し、RAM を 64MB 増やしただけなので、それほど劇的に速くなったというわけではないですが、CPU の処理スピードは順当に上がっていると思います。しかし相変わらずビデオ性能が低いですね。これはビデオ機能が i810 チップセット内蔵のグラフィック機能なので、もともとあまり期待ができない部分ではありますが。メインメモリの一部をビデオメモリとして使用する「UMA」という方式を採用している i810（というか、 i810 はローカルのビデオメモリもサポートしていますが、J10 では UMA 方式を採用）ではビデオメモリのバンド幅が足りないため、メモリや CPU を強化してもこれ以上のスピードアップは望めません。この J10 は仕事機なので関係ないですが、どうしても 3D ゲームをバリバリやりたいというのならば PCI 接続の Voodoo3 や RIVA TNT2 クラスのビデオカードを別途用意した方が良いと思います。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
